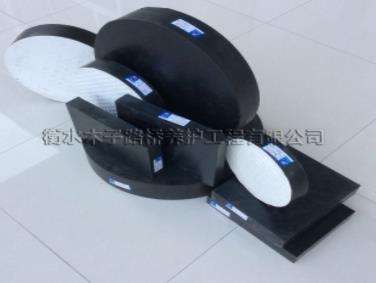

板式橡膠支座由多層橡膠與薄鋼板鑲嵌、粘合、硫化而成。有良好的彈性以適應梁端的轉動，有較大的剪切變形以滿足上部構造的水平位移?？蓽p少動載對橋跨結構與墩臺的沖擊作用。板式橡膠支座有哪些適用范圍?

　　普通板式橡膠支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座。

　　應盡量選擇年平均氣溫時進行，同時要按照設計圖紙標明的支座中心位置正確就位，并保證支座與上、下部結構之間緊密接觸，不得出現空隙。支座應盡量水平安裝，當傾斜安裝時，最大縱坡不能超過2%，且在選擇支座時，要考慮因傾斜安裝所需要增加的剪切變形影響，當縱坡大于2%時，要采取措施使支座平置。

　　支座應考慮更換、拆除和安裝方便。任何情況下允許兩個或兩個以上支座沿梁中心線在同一支撐點并排安裝，在同一根梁上，橫向不得設置多于兩個支座，也不允許把不同規格的支座并排安裝，且施工時要確保每個支座均勻受力。

　　選擇支座承載力時，盡可能與橋梁實際支點反力相吻合，而不應采用比橋梁支點實際反力大得多的規格支座。

　　注意梁底預埋鋼板尺寸及錨固螺栓位置。梁底預埋鋼板尺寸及厚度，設計人員可根據實際需要自行確定，一般比支座上鋼板尺寸略大為宜。施工時需確保梁底預埋鋼板錨固螺栓位置和支座上鋼板及墩臺上安放支座下鋼板處錨固螺栓位置準確無誤。板式橡膠支座的適用范圍比較廣泛
