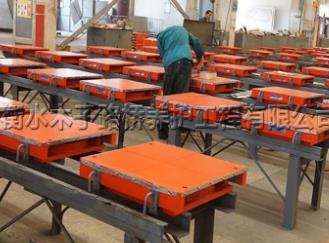

抗震型盆式支座有固定型橡膠支座和滑動型盆式橡膠支座兩種。主要用于特大型鐵路、公路橋梁，設計反力達到50000kN?？拐鹦团枋街ё心男┦┕l件?

　　將橡膠塊放置在鋼制的凹形金屬盆內，由于橡膠處于側向約束狀態，大大提高了支座的承載能力。

　　利用嵌放在金屬盆頂面的四氟乙烯板與不銹鋼滑板相對摩擦系數小的特性，來保證支座能滿足橋梁的水平位移的要求。梁的轉動也通過盆內橡膠塊的不均勻壓縮來實現，對特大跨度橋梁特別有利，盆式支座的構造特點是在橡膠支座的膠塊內部設置油腔，通過油路在支座體外測讀支座反力。

　　對支座下鋼板預埋錨栓孔進行鑿毛，預留錨栓孔的直徑和深度應大于套筒直徑和長度50mm~60mm，錨栓孔中心位置偏差不大于10mm，并清除孔內雜物。

　　對支座下鋼板錨栓進行準確定位，準確定出錨栓位置及高程。并牢牢固定，確保其牢固不位移。支座錨栓的埋置深度和外露長度應符合設計要求。支座錨栓應在其位置和標高調整準確后固結，錨栓與孔之間間隙要振搗密實。

　　因錨栓已固結，澆筑過程中應不會發生位移，待支座墊石強度滿足要求后，安裝盆式支座。
