盆式橡膠支座型號簡單介紹

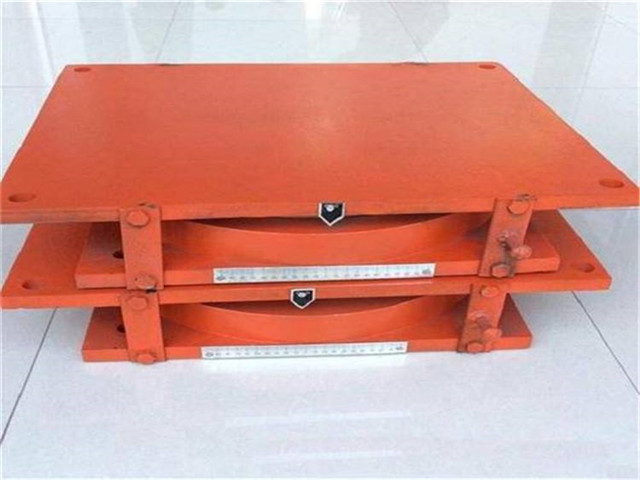

盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大，水平位移量大、轉動靈活等優點。盆式橡膠支座是由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成的。盆式橡膠支座還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到第一道隔震效果；然后阻尼圈發揮第二道阻尼效果，支座起到抗震作用；當?shù)卣饹_擊波超過一定極限時，該系列的剛性抗震起到了第三道抗震效果。

　　盆式橡膠支座主要運用在一些特殊結構的橋梁（如：彎橋、斜橋、高墩橋梁等）和大型橋梁，適用于橋梁的縱、橫向變位都比較大的情況，并且還可以設置固定支座。對于現澆梁的支座安裝步驟,要在橋墩的支承墊石應預留套筒孔，孔的尺寸應為兩倍至三倍套筒的直徑，嘗試稍大于套筒的長度。保正橋墩支承墊按設計圖標出支座位置中心線。 盆式支座頂板和底板上下面調平，對于活動支座，根據安裝時的溫度按要求預設一定的位移量，然后用四塊鋼板連接牢固。

　　盆式橡膠支座安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮或酒精仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。支座除標高必須符合設計要求外，為確保支座的使用性能，須保證三個方向的平面水平
